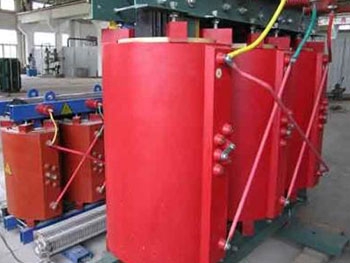

干式變壓器的結構特點

由于干式變壓器具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所。 [7]

1.安全，防火，無污染，可直接運行于負荷中心；

2.采用國內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長；

3.低損耗，低噪音，節能效果明顯，免維護；

4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行；

5.防潮性能好，適應高濕度和其他惡劣環境中運行；

6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置；

7.體積小，重量輕，占地空間少，安裝費用低。

鐵芯

采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

繞組形式

⑴纏繞；

⑵環氧樹脂加石英砂填充澆注；

⑶玻璃纖維增強環氧樹脂澆注（即薄絕緣結構）；

⑷多股玻璃絲浸漬環氧樹脂纏繞式（一般多采用3，因為它能有效的防止?jié)沧⒌臉渲�開裂，提高了設備的可靠性）。

高壓繞組

一般采用多層圓筒式或多層分段式結構。
