10kV地埋式電纜分支箱的應用
1、10kV地埋式電纜分支箱的基本結構

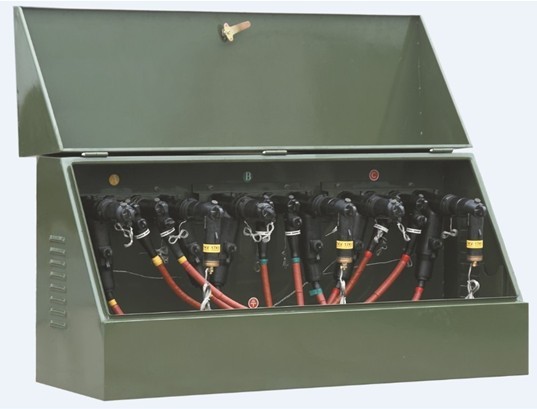

10kV 地埋式電纜分支箱主要組成部分為箱體外殼、硅橡膠預制式電纜插頭、U 型雙通套管 ( 母線 ) 和電纜護層保護器。其基本結構圖見圖。
2、10kV地埋式電纜分支箱的使用條件
海拔高度:≤ 2000m;最大相對濕度:90%(在25℃的環境溫度下);環境溫度:-30℃ ~+42℃;最大風速:34m/s;覆冰厚度:5mm;污染:Ⅲ級;抗震能力:8 級;無劇烈震動和沖擊的場所,以及無化學腐蝕、火災、爆炸危險的場所。
3、10kV地埋式電纜分支箱的安裝方式
10kV地埋式電纜分支箱在現場安裝的過程:打開箱蓋,電纜由電纜孔進入箱體,根據電纜插頭制作工藝在電纜的一端制作插頭,在電纜上安裝電纜護層保護器,電纜護層保護器的接地端安裝在接地排上,安裝電纜護層保護器后把電纜插頭安裝在 U 型雙通套管上,然后安裝故障指示器, 安裝完成以后,在各接地點、箱體接地點和外接地連接,安裝完成。
4、10kV地埋式電纜分支箱的注意事項
(1)為確保電纜分支箱能夠安全、可靠地運行,這就要求施工人員對電纜頭的安裝方法經過專業系統培訓,必須做到熟練掌握,在安裝過程中仔細閱讀說明書,并按照說明書內容進行規范操作,要認真對待電纜頭制作的每一個工作細節,把握好電纜的剝切尺寸等 ;
(2)電纜分支箱在運行前,首先要對各分支電纜的接地線進行嚴格檢查,看是否與箱體的接地端子緊固連接。同時,箱體的外殼,也必須要與地網直接連接,或者是有明顯的接地點;
(3)電纜分支箱在安裝完成以后,一定要按照有關規定的試驗標準和試驗條件,要對電纜和相關組件一起進行直流交流耐壓試驗。
5、10kV地埋式電纜分支箱在高鐵的應用
10kV地埋式電纜分支箱目前在高速鐵路上已廣泛使用,
該地埋式電纜分支箱的尺寸較小,規格為:1200*135*260mm,相對傳統的路基立式電纜分支箱(一般尺寸為 1000*560*580mm),體積減小了約 80%,大大節省了土地,同時該設備安裝方便,便于維護和擴展。該地埋式電纜分支箱,不需要地上的基建,極大地降低了高鐵的基建投資,減少了資源浪費,節約了工程造價,而且美化了鐵路環境。經過近兩年的運行,設備運行平穩可靠,整條線路供電保障到位。
